齿轮箱加载试验台底座

齿轮箱试验台简介：

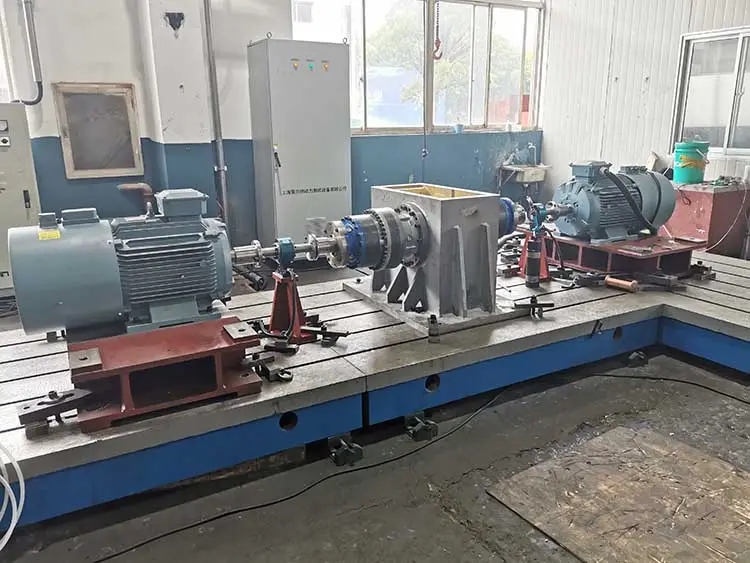

齿轮箱试验台是检测齿轮箱整机性能指标的试验装置。该装置测试齿轮箱的各种性能参数，包括：齿轮箱输入转矩、转速、功率，输出转矩、转速、功率，效率，温升，振动、噪音等。该试验台能够满足各类齿轮箱性能测试，为减速机的生产制造、维修和现场应用提供准确的参数指标。

齿轮箱试验台组成：

齿轮箱试验台主要由驱动电机、输入转速扭矩传感器、被测齿轮箱、输出转速扭矩传感器、可控模拟负载器、试验铁底板、工装、计算机测控系统、变频电气柜等组成。

试验台底板是电机试验台底板、发动机试验台底板、测功机试验台底板、减速机试验台底板、齿轮箱试验台底板、变速器试验台底板、风电试验台底板、采煤机试验台底板、传动系统试验台底板、动力总成试验台底板等试验平台的统称。

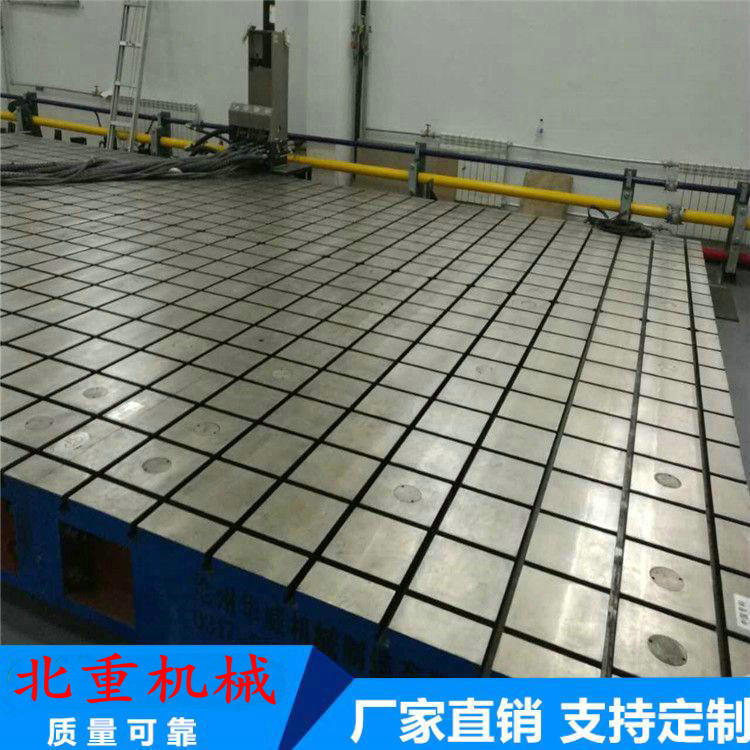

  铸铁试验台底板、T型槽试验台底板是实验室进行电机、发动机、减速机、齿轮箱振动、加载、疲劳、扭转试验时试验台的基础部件，是组成振动试验台、扭转试验台、加载试验台、疲劳试验台的重要部件，试验台底板质量的好坏首先要看铁底板的质量是否过关。

  试验台底板，大型试验台底板，组合拼接试验台底板规格则根据需要定制，一般大的单件规格不大于4米×9米，单件重量80吨以下。

试验台底板，铸铁底板、铁地板材质HT200-300优良灰铸铁制造，工作面硬度HB170-240，试验台底板、试验铸铁平台表面带有T型槽用于固定被测试设备及零件。

  试验台底板人工退火：在回火窑经过600-700度高温退火时效处理。

  试验台底板自然时效：按国标标准应该是2-3年自然时效，由于此工序时间太长，铸铁平台生产厂家受资金周转影响已不可能等待那么长时间，多以激振器通过振动时效代替。虽然这种工艺的效果尚未明确，但在口碑上已普遍使用。

北重试验台底板、底座经过数控龙门铣床加工、精度好，定位准确。

试验台底板、铸铁试验地板正确使用：铸铁底板在调试完成后即可使用，室温控制在20±5℃使,在台面上检测工件要轻放轻挪，不要集中使用一个区域，尽量均匀使用整个铸铁平台的效果优良面积。
